Normaler Preis €63,90
/
inkl. MwSt. zzgl. Versandkosten

Title
315 auf Lager

Lieblingsprodukt unserer Kunden



Produktdaten:

Gesamtbreite des Systems (inkl. Befestigungsrahmen):

  • 300 Korb System = 24 cm Breite (XS)
  • 400 Korb System = 34 cm Breite (S)
  • 450 Korb System = 39 cm Breite (M)
  • 500 Korb System = 44 cm Breite (L)
  • 600 Korb System = 54 cm Breite (XL)

Höhe des 3-etagigen Systems: 51,5 cm Tiefe: 45 cm



Produktbeschreibung:

  • Idealer nachträglicher Einbau in Schränke mit Türen
  • Jeder Auszugkorb hat eine Tragkraft mit 15 kg
  • Auszugschienen besitzen eine leichtgängiger Kugelführung
  • Ca. um 2/3 ausziehbar
  • Einfache Montage: Befestigung nur am Boden und an EINER Schrankseite
  • Auszugschienen rasten eingeschoben fest ein
  • Designed in Germany



Da die Korb Kombisysteme meist in Küchenschränke eingebaut werden, geben wir bei den Korb Kombisystemen an, in welche Schrankbreite diese bei gängigen Küchen passen.

Bei Küchenschränken wird das Außenmaß angegeben. Dies unterscheidet sich aber natürlich von dem Innenmaß (auch lichtes Maß genannt).

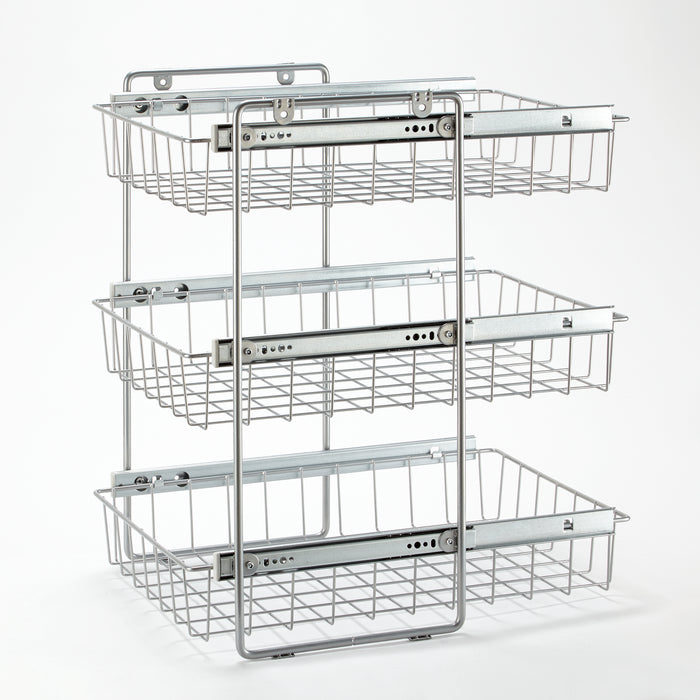

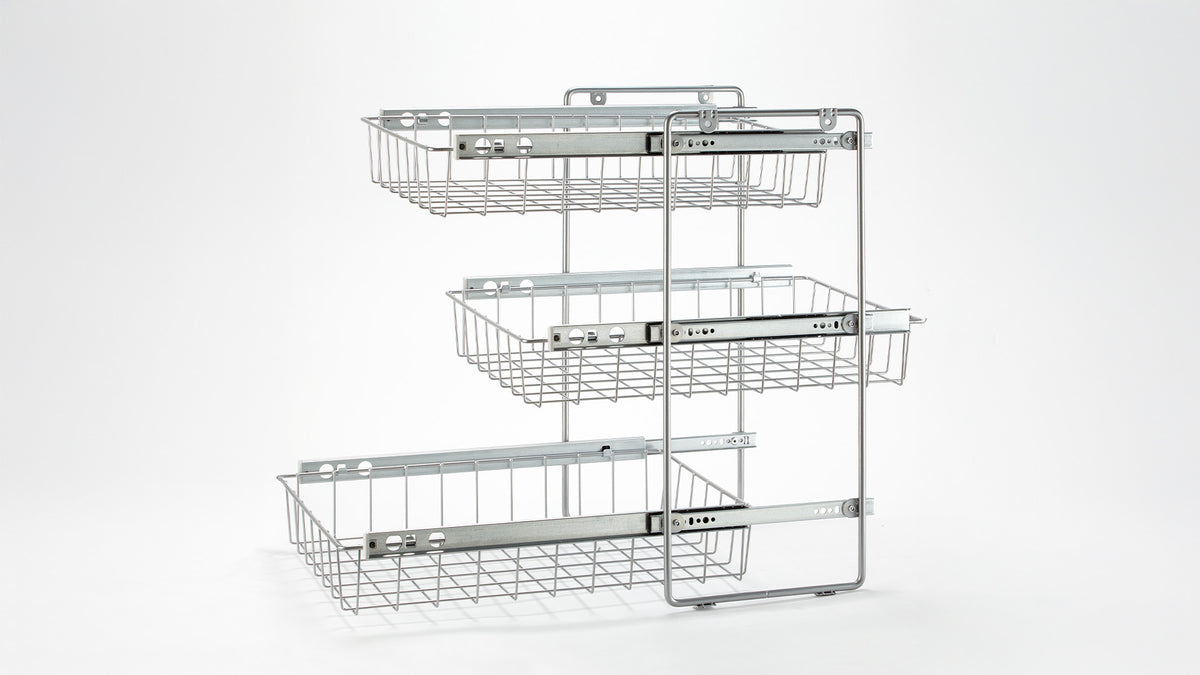

Schrankauszug Korb Kombisystem 3 etagig

Die Korbauszüge haben folgende Maße (ohne Seitenrahmen):

B x T x H:
198 x 450 x 75 mm
298 x 450 x 75 mm
348 x 450 x 75 mm
398 x 450 x 75 mm
498 x 450 x 75 mm

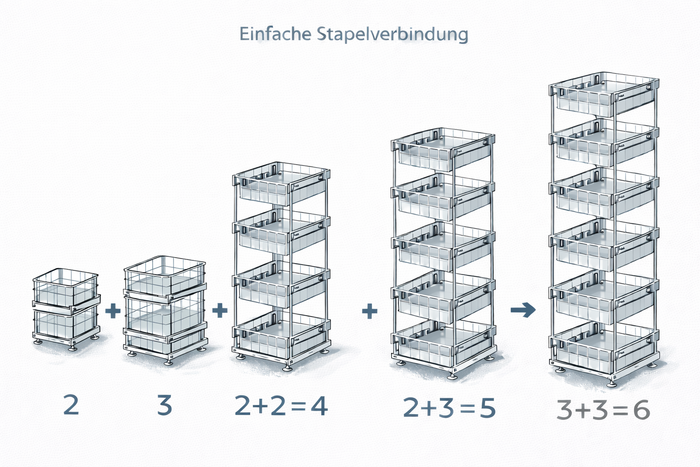

Mehrere Korb Kombisysteme einer Breite können durch eine Stapelverbindung übereinander gesetzt werden.

Maße der einzelnen Körbe:

Die Innenmaße Korb Kombisystem sind:

Bezeichnung des Korb Kombi Systems

 Innenmaß oben



 Innenmaß unten





 Breite (in cm)

 Tiefe

 Breite

 Tiefe

 600 (XL)

 48,9

 43,6

 47,4

 42,6

 500 (L)

 38,9

 43,6

 37,4

 42,6

 450 (M)

 33,9

 43,6

 32,4

 42,6

 400 (S)

 28,9

 43,6

 27,4

 42,6

 300 (XS)

 18,9

 43,6

 17,4

 42,6







Montage des Schrankauszug Korb Kombisystem 3 etagig

Wichtiger Hinweis: Das Korb-Kombisystem muss nur an EINE Schrankseite geschraubt werden. Die 4 Schrauben auf dem Schrankboden und 2 Schrauben an EINER Schrankseite bieten genügend Stabilität für das gesamte Korb-Kombisystem. Entscheiden Sie, welche Schrankseite für Ihre Bedürfnisse die passende Seite ist, an der Scharnierseite des Schranks oder gegenüber der Scharnierseite.

MONTAGE GEGENÜBER DER SCHARNIERSEITE

  1. Zuerst stellen Sie den Seitenrahmen gegenüber der Scharnierseite 7 cm von der Schrankfront zurückversetzt an die Schrankwand.
  2. Markieren Sie die 4 Bohrlöcher mit einem Bleistift und bohren Sie diese mit einem 4 mm Bohrer vor (2x Boden, 2x Wand).
  3. Fixieren Sie nun mit 4 Schrauben den Seitenrahmen an der Schrankwand und -boden.
  4. Nehmen Sie nun den zweiten Seitenrahmen und zwei der mitgelieferten Körbe.
  5. Hängen Sie die Körbe in zwei Schienen ein und stellen Sie den zweiten Seitenrahmen so auf, dass dieser denselben Abstand zur Schrankfront hat wie der erste Seitenrahmen (7 cm).
  6. Markieren Sie die 2 Punkte auf dem Schrankboden und bohren Sie diese vor.
  7. Fixieren Sie nun den zweiten Seitenrahmen mit 2 Schrauben am Boden und hängen Sie alle Körbe in dieselbe Position der Führungsschienen.


MONTAGE AN DER SCHARNIERSEITE

Prüfen Sie bitte, ob der Abstand der Seitenrahmen ausreichend ist, so dass die ausgezogenen Körbe am Scharnier und der Schranktür vorbeikommen. Legen Sie dazu einfach den Seitenrahmen an der Schrankinnenwand der Scharnierseite an und ziehen Sie eine der Führungsschienen heraus. Sollte die Führungsschiene an dem Scharnier oder der Schranktür schleifen, benötigen Sie einen Abstandshalter.
Für die weitere Montage folgen Sie den Anweisungen oben.

HIER finden Sie die Montageanleitung zum Download.
